Automotive Low-side Driver with Dual Self-Protection Featuring Current and Temperature Limits.
SGM42402Q SGM42402Q.pdf

FEATURES

? AEC-Q100 Qualified for Automotive Applications

  Device Temperature Grade 1

  TA = -40℃ to +125℃

? Full Set of Protections

   Short-Circuit Protection

   Over-Voltage Protection

   ESD Protection

   Thermal Shutdown with Automatic Restart

? Clamp Integrated for Switching of Inductive Loads

? dV/dt Robustness

? 42V Drain-to-Source Breakdown Voltage

? Output Clamp Voltage: 42V

? Static Drain-to-Source On-Resistance:

  110m?/Channel (TYP) at 10V

? Continuous Drain Current:

   SOIC-8:

    3.2A, 1-Channel On

    2.2A/CH, 2-Channel On

   SOIC-8 (Exposed Pad):

    4.2A, 1-Channel On

    3.1A/CH, 2-Channel On

  Output Peak Current (Thermal Limited): 8.8A

? Logic Level Input Capable of Analog Driving

? Available in Green SOIC-8 and SOIC-8 (Exposed

  Pad) Packages

DESCRIPTION
SGM42402Q is a dual self-protected, low-side driver, which provides several protection features, including over-current, over-temperature, and ESD, as well as integrated drain-to-gate clamping for over-voltage protection. With its safeguarding capabilities, this device is an ideal option for usage in harsh automotive environments.
The SGM42402Q is AEC-Q100 qualified (Automotive Electronics Council (AEC) standard Q100 Grade 1) and it is suitable for automotive applications.
The SGM42402Q is available in Green SOIC-8 and SOIC-8 (Exposed Pad) packages.

APPLICATION CIRCUIT

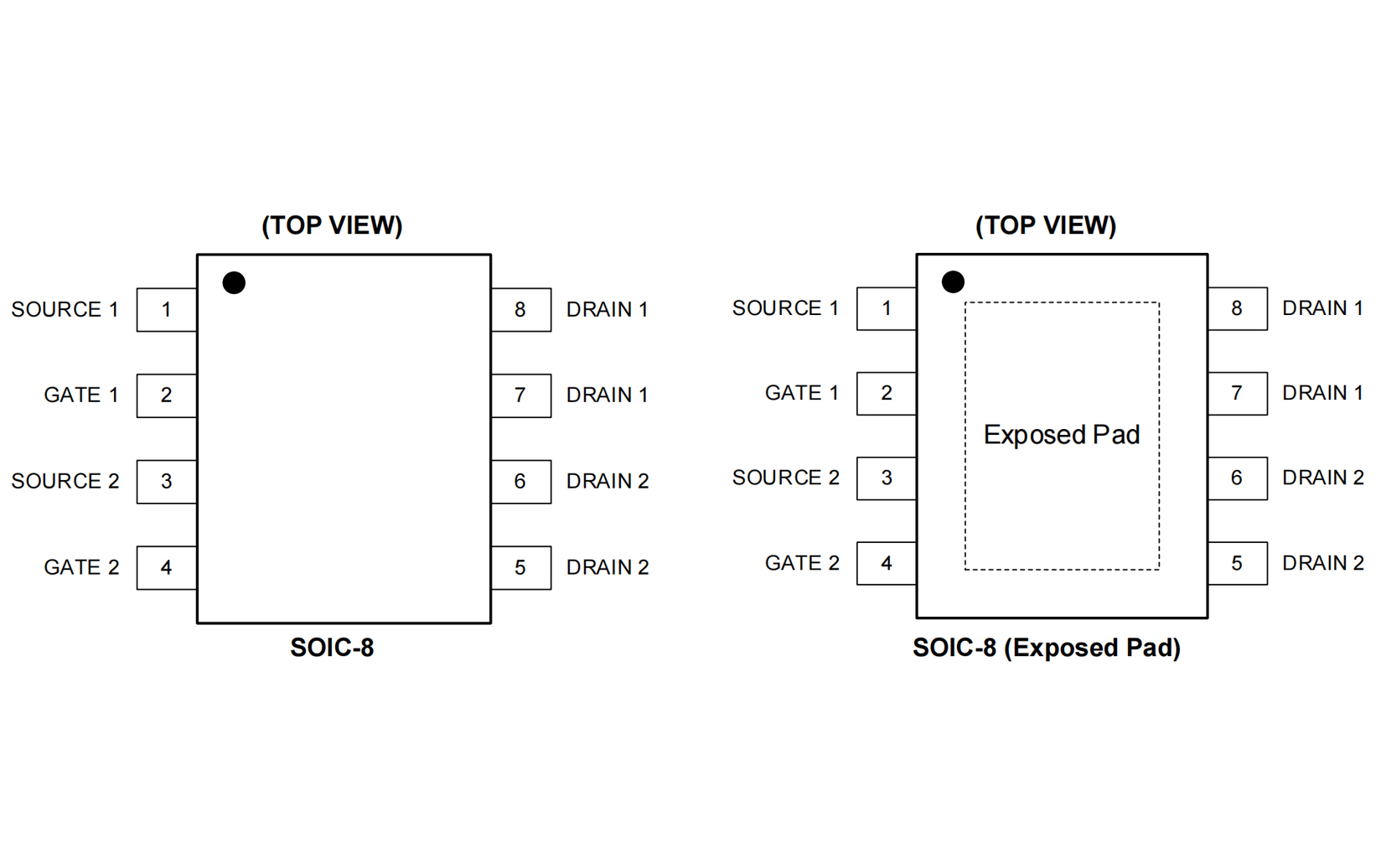

PIN CONFIGUTION
