LNB Supply W/Tone Repeater/Synthesizer W/Programmable Cable Drop Correction
SGM41286 SGM41286.pdf

No.10814

FEATURES

● 7V to 14V Input Voltage

● 14V/19V 500mA Output

● DiSEqC 1.X Compatible

● Programmable -1V/+0.4V Drop Correction

● High Efficiency Low Head Room Architecture

● Acoustic Noise Free Low Power Operation

● Automatic Tone Repeater or Tone Synthesizer

● LDO Output and Low Out-of-Band Noise

● Internal Short-Safe Over-Current Protection

● Internal Over-Temperature Protection

● 200ms Current Limit Loading Surge Window

● Available in Green TDFN-3×3-8L and SOIC-8 (Exposed Pad)

   Packages

● -40℃ to +85℃ Operating Temperature Range

DESCRIPTION

This device is a high efficiency boost power supply which converts 12V nominal input to 14V/19V nominal output, plus a linear regulation stage for tone signal transmission. It could repeat the external 22kHz tone input symmetrically or synthesize a 22kHz tone signal upon external on/off control. Pulsing on its EN initials -1V/+0.4V drop correction, makes it suitable for using external surge absorbing devices and for long cable installation.

The SGM41286 is available in Green TDFN-3×3-8L and SOIC-8 (Exposed Pad) packages. It operates over an ambient temperature range of -40℃ to +85℃.

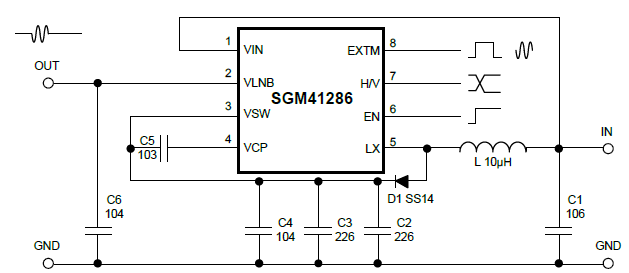

APPLICATION CIRCUIT

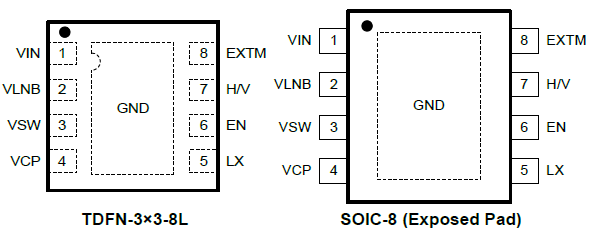

PIN CONFIGUTION
