6A/4.5A, Reset Timer with Integrated Load Switch, WLCSP/TDFN Packages
SGM4075-1
SGM4075-1.pdf
SGM4075-1.pdf
No.10933
FEATURES
● 20mΩ典型導通電阻（WLCSP-1.31×1.62-12B）
● 抗?jié)衤┹斎?/span>
● 過熱開路保護
● 抗浪涌
● 典型時間參數（可利用外置電阻選擇不同值）
7.7s復位延遲
468ms開路復位時間
230ms開機延遲
● 工作電壓范圍：1.5V~5.5V
● 最大4.5A連續工作電流（TDFN-3×3-8L）
最大6A連續工作電流（WLCSP-1.31×1.62-12B）
● 僅在受控電池脫離時輸出端主動放電
● 喚醒輸入符合ICE61000-4-2 L4要求
● 采用WLCSP-1.31×1.62-12B和TDFN-3×3-8L綠色環保封裝
● ESD保護
DESCRIPTION
SGM4075-1為全新設計冷復位及電池脫離開關。該電路用來保證裝箱時電池處于近乎與負載脫離的狀態，用于延長成品倉儲時間，實現開盒即用、改善客戶感受，方便殼體和包裝的靈活設計。僅使用“開機”和“電源保持”信號配合即可實現電池脫離動作和電池開通動作。必要時還可以利用其電池脫離功能完成掉電重啟循環。SGM4075-1掉電后重新啟動時檢查其輸出電壓是否已充分跌落，可避免定時重啟殘留輸出電壓不確定的風險。
SGM4075-1具有熱關斷保護和較低的導通阻抗。
SGM4075-1采用綠色環保WLCSP-1.31×1.62-12B和TDFN-3×3-8L封裝，工作溫度范圍為-40℃至+85℃。

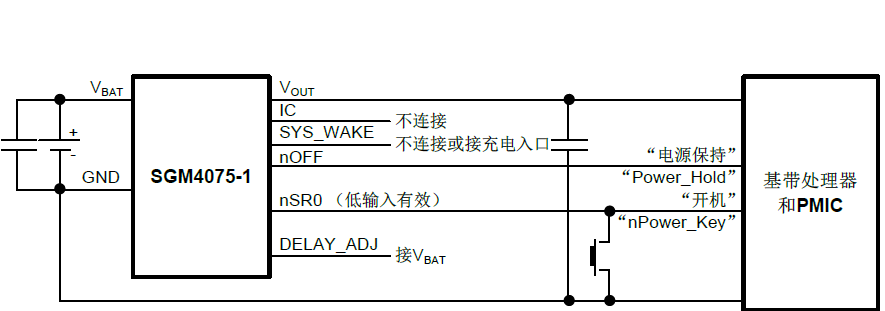

APPLICATION CIRCUIT

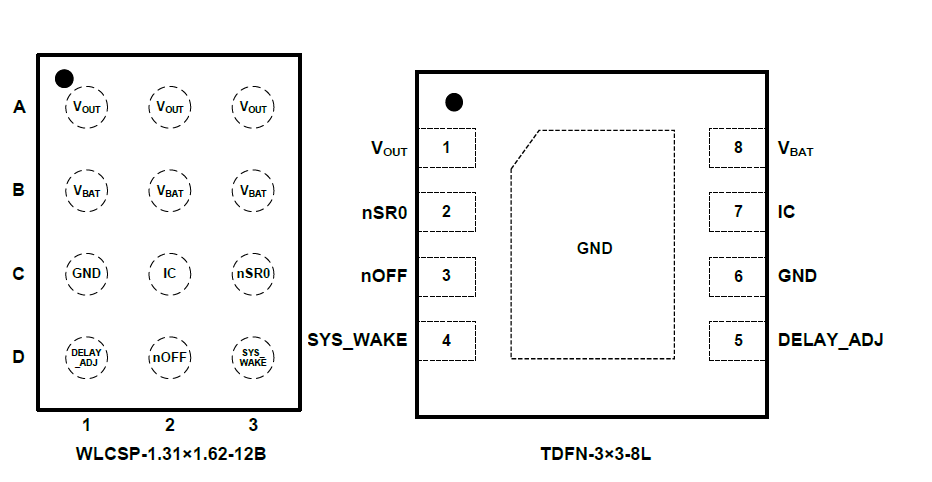

PIN CONFIGUTION
