6A, 17mΩ On-Resistance Load Switch
SGM2566 SGM2566.pdf

No.10937

FEATURES

● Input Voltage Range: 0.8V to 5.5V

● Ultra-Low On-Resistance

   RDS(ON) = 19mΩ at VIN = 3.3V (VBIAS = 5V)

● 6A Maximum Continuous Switch Current

● Low Quiescent Current:

   15μA (VBIAS = 5V)

   9μA (VBIAS = 2.5V)

● Reverse Current Blocking Support

● Built-In Thermal Shutdown

● Over-Current/Short-Circuit Protection

● Soft-Start Function

● Enable/Fault Pin

● Low Control Input Threshold Enables Use of

   1.2V, 1.8V, 2.5V and 3.3V Logic

● Configurable Rise Time

● SGM2566A: Quick Output Discharge

● -40℃ to +85℃ Operating Temperature Range

● Available in the Green TDFN-2×2-8L Package

DESCRIPTION

The SGM2566A and SGM2566B are single channel load switches that provide configurable rise time to minimize inrush current. These devices contain an N-channel MOSFET that can operate over an input

voltage range of 0.8V to 5.5V and can support a maximum continuous current of 6A. The switches are controlled by an on and off input (EN/FAULT), which is capable of interfacing directly with low-voltage control signals. In the SGM2566A, a 265Ω on-chip load resistor is added for quick output discharge when switch is turned off.

The SGM2566A and SGM2566B are available in Green TDFN-2×2-8L package. They are rated over the -40℃ to +85℃ temperature range.

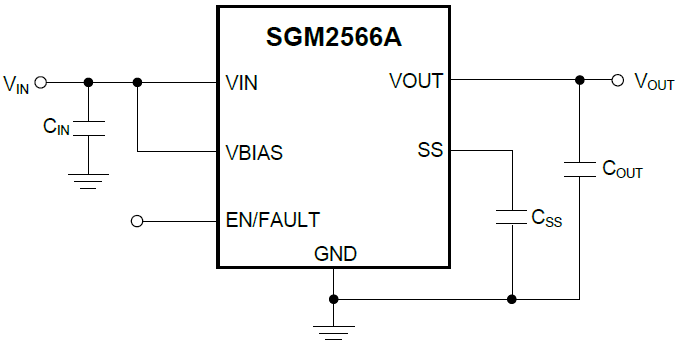

APPLICATION CIRCUIT

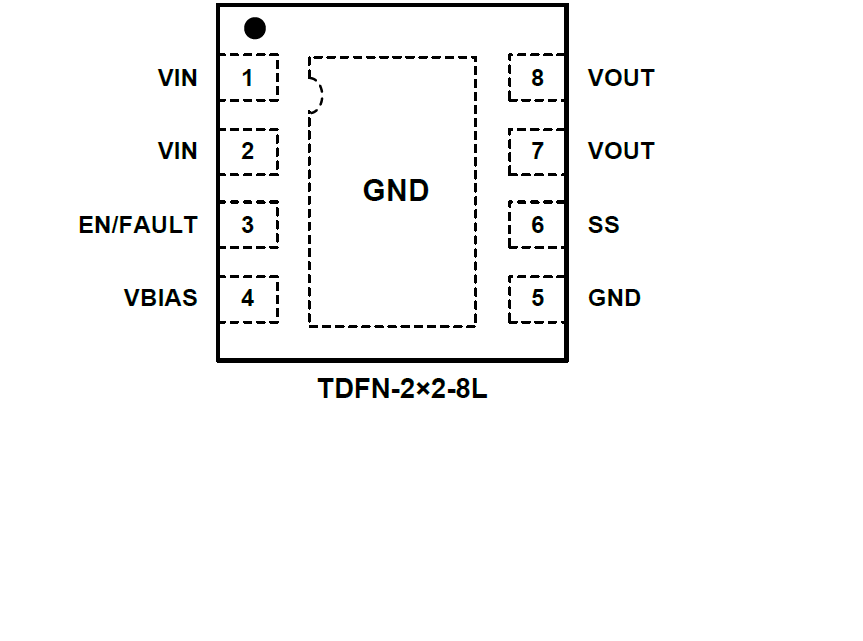

PIN CONFIGUTION
