Autonomous 20V Charging Sources Selection and OTG Feeding Switch Combo
SGM2540
SGM2540.pdf
SGM2540.pdf
No.10945
FEATURES
● A至COM通道：最高工作電壓20V，導通阻抗82mΩ
● B至COM通道：最高工作電壓20V，導通阻抗156mΩ
● OTG至A通道：95mΩ
● 軟接通可控制電流接入浪涌
● 選擇沖突和電壓異常自動保護
● 可接受高電平幅度>1.2V的邏輯信號控制
● 短路保護及重試恢復
DESCRIPTION
SGM2540可自動切換兩個可能的輸入源到COM口、對連接在COM口的充電電路供電，或者受控依次優先輸出在OTG或COM上的5V電源到A、實現OTG或Type-C的對外供應能力。輸出5V電源時SGM2540同時監督其電壓值，如果電壓偏離了5V、切斷A口與OTG口的連接。A口和B口最高工作電壓可達到20V，A口至COM口路徑導通阻抗典型值為82mΩ，可通過2A持續電流；B口至COM口路徑導通阻抗典型值為156mΩ，可通過1.5A持續電流。當A口和B口連接的電源都有效時，SGM2540自動選擇二者中較大者輸出到COM口。SGM2540支持OTG和Type-C要求的輸出功能，利用AF控制輸出OTG口或者COM口上的5V電源到A口；OTG口至A口的路徑導通阻抗典型值為95mΩ，可通過2A持續電流。SGM2540的軟接通功能抑制開關接通電流浪涌。其AF引腳既可作為標志輸出也可用來操作SGM2540對A輸出，BF引腳僅作為標志輸出。
SGM2540采用UTDFN-2×2-8AL綠色環保封裝，工作溫度范圍為-40℃至+85℃。

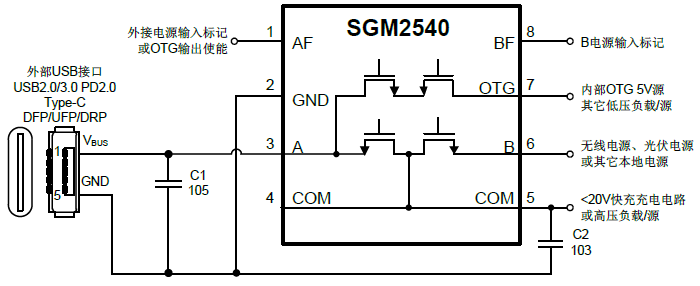

APPLICATION CIRCUIT

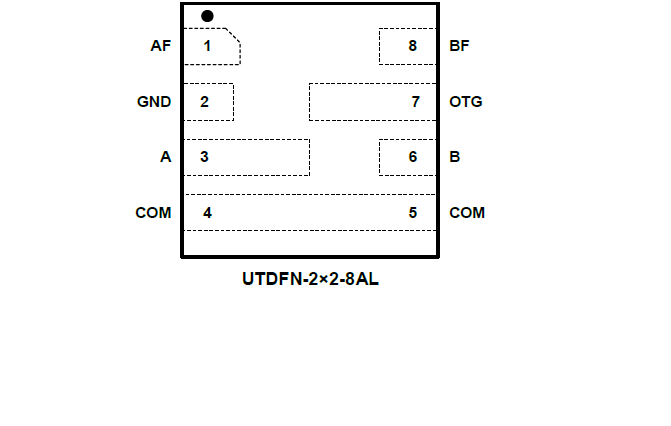

PIN CONFIGUTION
