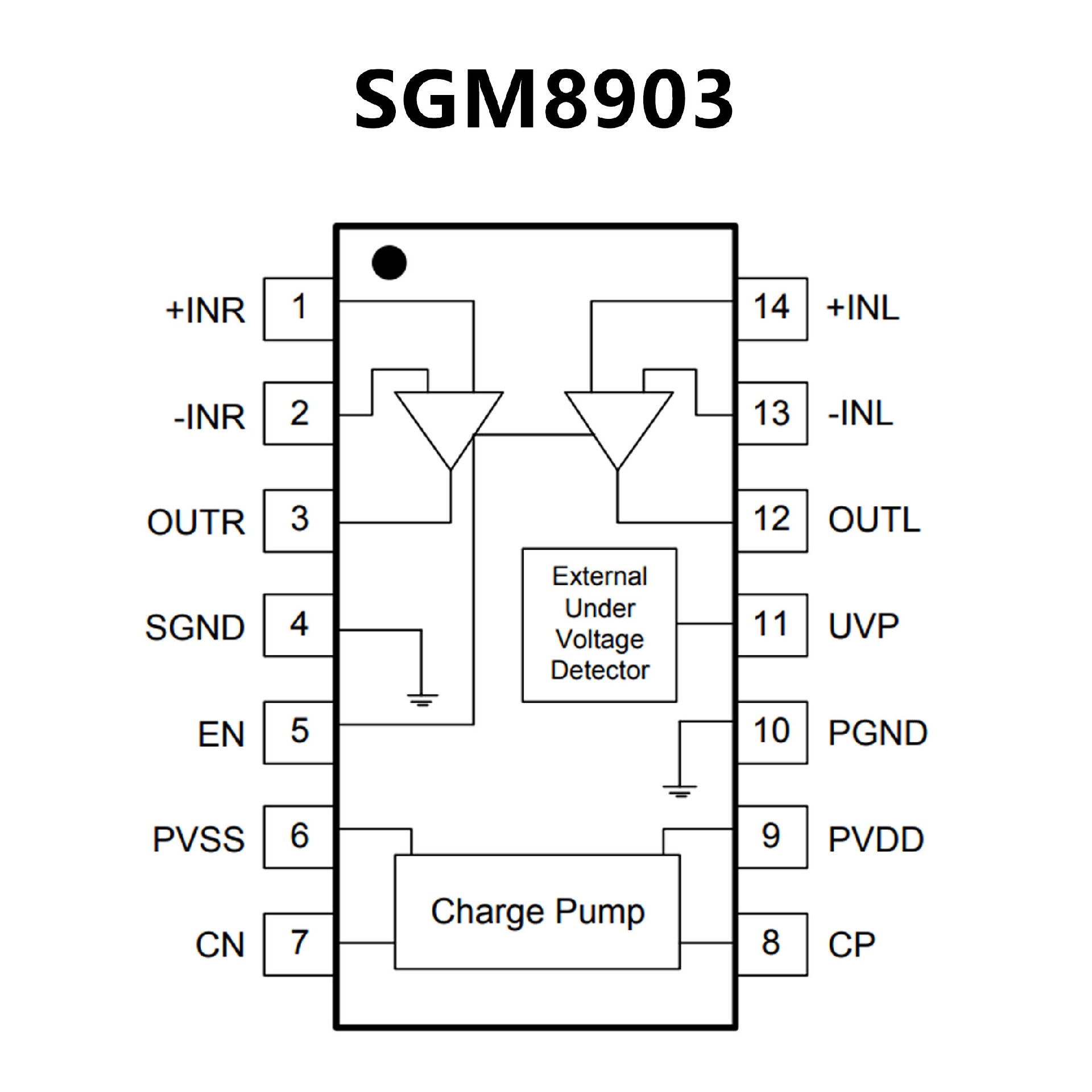

SGM8903.pdf? Capless Structure
Eliminates Pop/Clicks
Eliminates Output DC-Blocking Capacitors Provides
Flat Frequency Response from DC to 20kHz
? Low Noise and THD
Typical SNR = 114dB
Typical VN = 5.5μVrms
Typical THD+N = 0.001% (f = 1kHz)
? 3Vrms Output Voltage into 2.5k?
Load with 5V Supply Voltage
? Differential Input
? -40℃ to +85℃ Operating Temperature Range
? Available in the Green TSSOP-14 Package

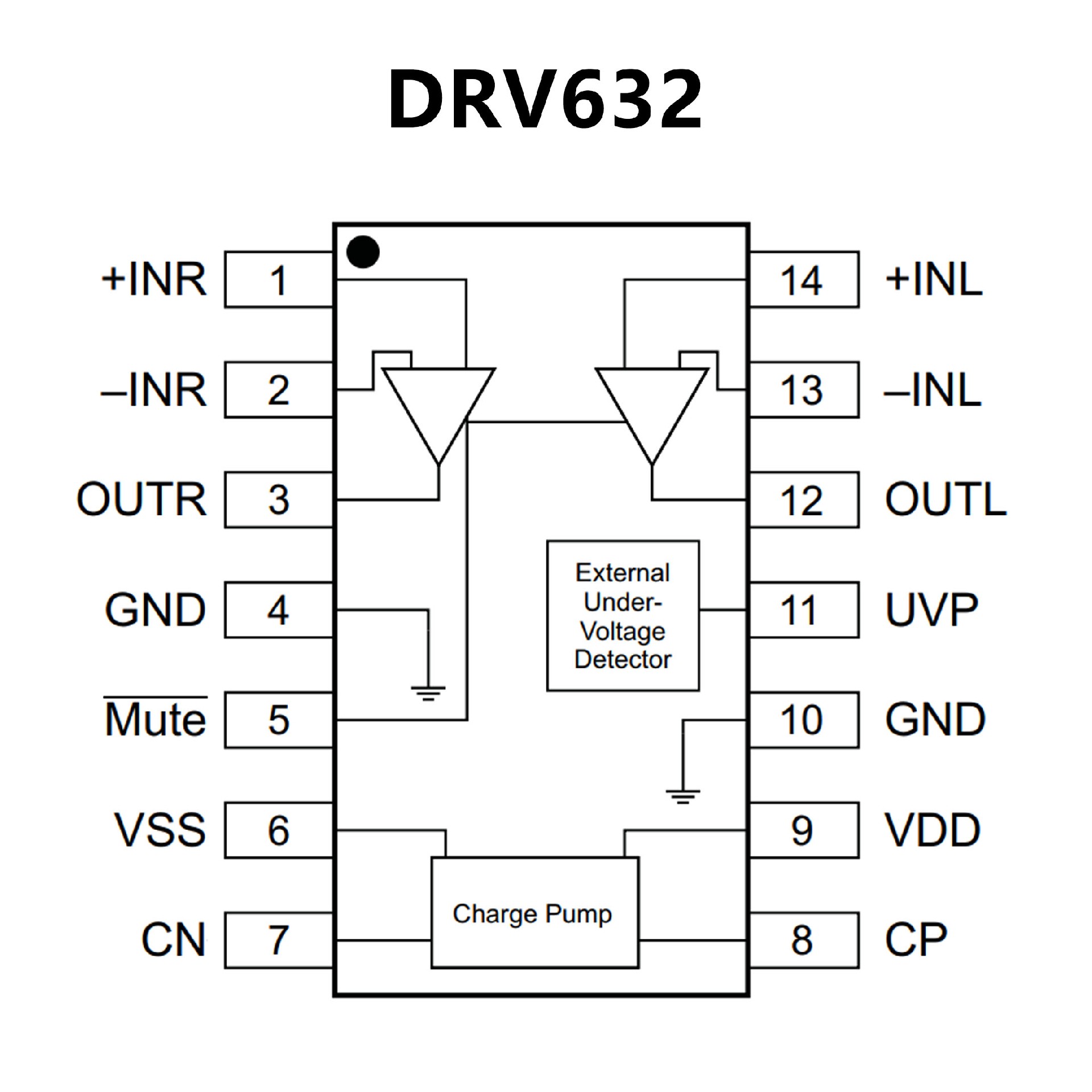

? 立體聲 DirectPath?音頻線路驅動器
在由 3.3V 電源供電時，2Vrms 進入 10k? 負載
? 在 2Vrms 進入 10k? 負載時，
低總諧波失真(THD)+N < 0.01%
? 高信噪比 (SNR)，> 90dB
? 可支持 600Ω 輸出負載
? 差分輸入和單端輸出
? 由外部增益設定電阻器實現的可調增益
? 低直流偏移，< 1mV
? 接地基準輸出免除了對于隔直流電容器的需要
減小電路板面積– 降低組件成本
改善 THD+N 性能
未出現因輸出電容器所導致的低頻響應性能下降
? 短路保護功能
? 瞬時雜音(喀噠聲和噼啪聲)抑制電路
? 外部欠壓靜音
? 用于實現無雜音音頻打開/關閉控制的有源靜音控制功能
? 節省空間的薄型小外形尺寸 (TSSOP) 封裝
