2.8MHz, High Voltage, High Precision, Low NoiseRail-to-Rail Output Operational Amplifier, SGM8251 P2P OPA180.
SGM8251
SGM8251.pdf
SGM8251.pdfFEATURES
? Low Offset Voltage: 18μV (MAX)
? Rail-to-Rail Output Swing
? 4.5V to 36V Single Supply Operation
? Open-Loop Voltage Gain: 150dB (TYP)
? PSRR: 150dB (TYP)
? CMRR: 135dB (TYP)
? 0.1Hz to 10Hz Noise: 0.4μVP-P
? Input Voltage Noise Density: 20nV/Hz at 1kHz
? Gain-Bandwidth Product: 2.8MHz
? Low Supply Current: 450μA (TYP)
? Overload Recovery Time: 3μs
? -40℃ to +125℃ Operating Temperature Range
? Available in Green SOT-23-5,
SOIC-8 andMSOP-8 Packages

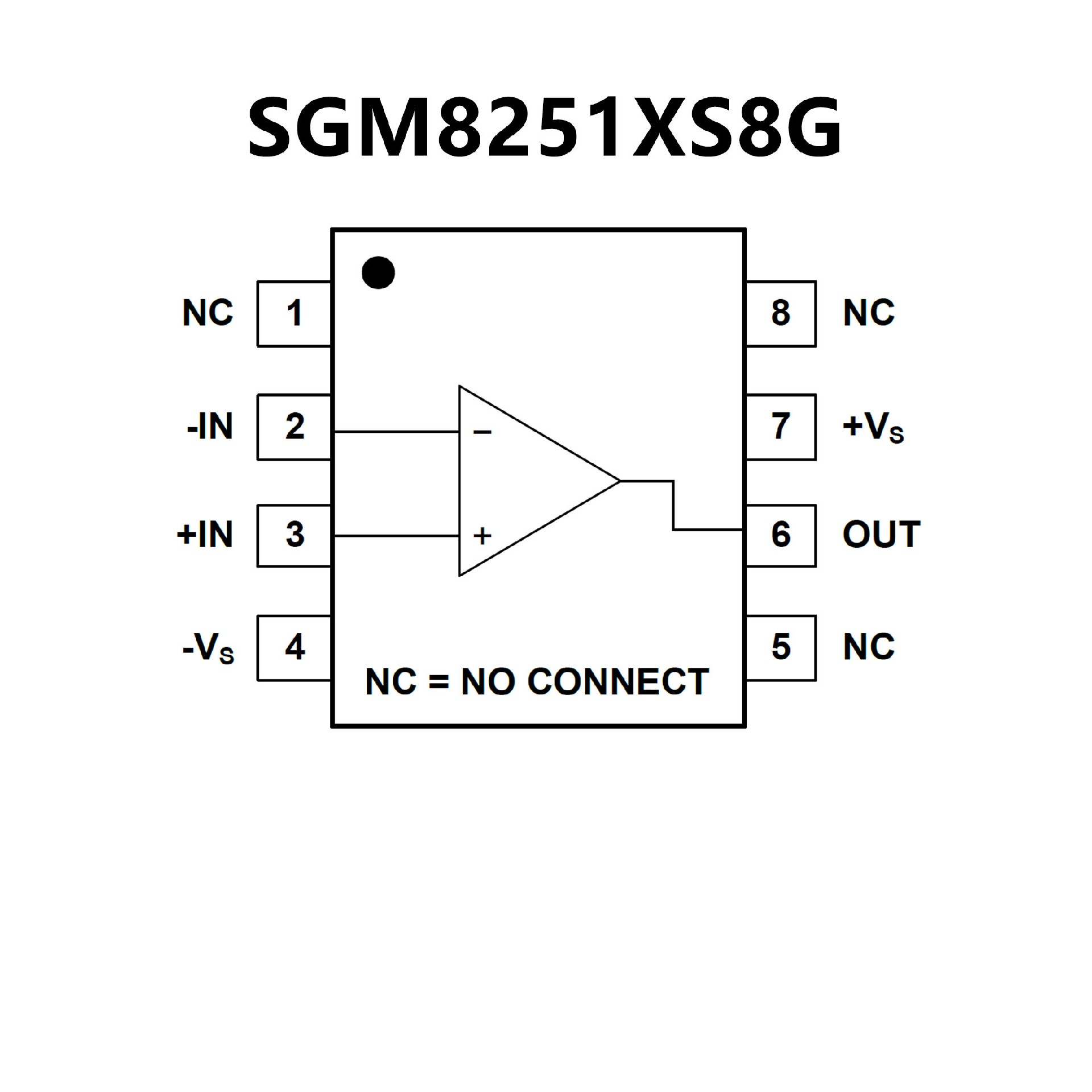

PIN CONFIGUTION
優勢替代
FEATURES
? 低失調電壓：75μV（最大值）
? 零漂移：0.1μV/°C
? 低噪聲：10 nV/√Hz
? 極低1/f 噪聲
? 出色的直流精度：
– 電源抑制比(PSRR)；126dB
– 共模抑制比(CMRR)：114dB
– 開環路增益(AOL)：120dB
? 靜態電流：525μA（最大值）
? 寬電源電壓：±2V 至±18V
? 軌至軌輸出：
輸入包括負電源軌
? 低偏置電流：250pA（典型值）
? 已過濾射頻干擾(RFI) 的輸入
? 微型尺寸封裝

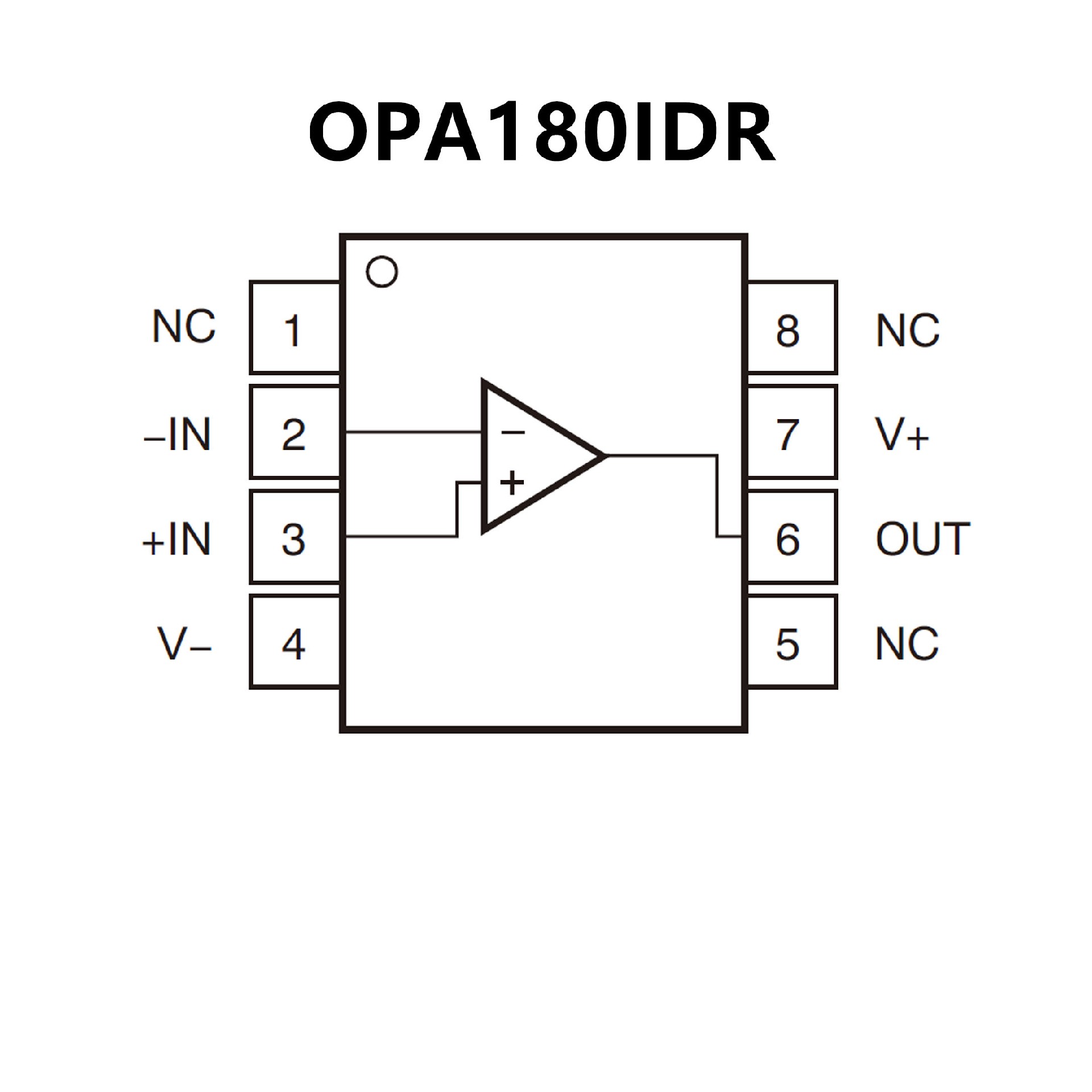

PIN CONFIGUTION
