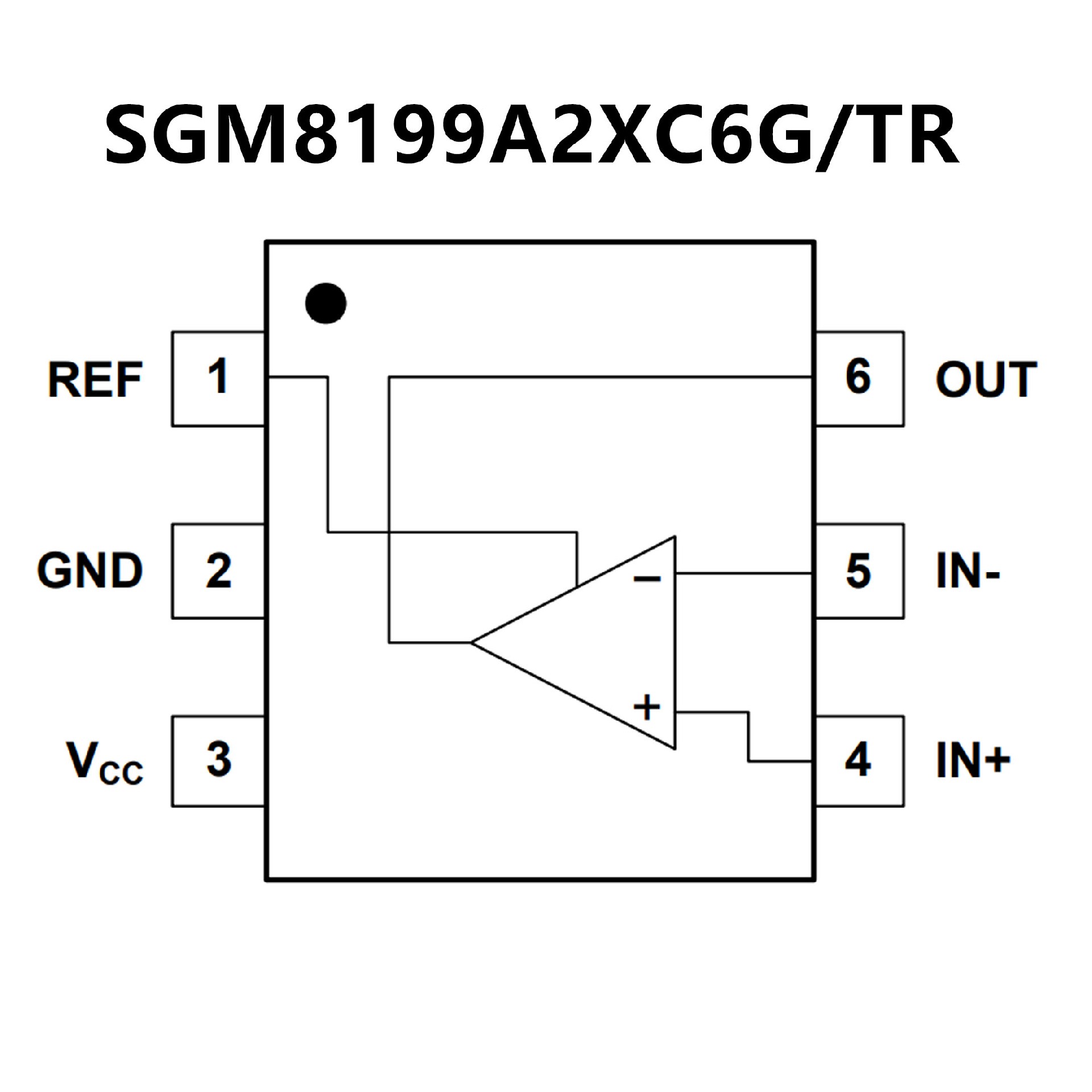

SGM8199.pdf? Wide Common Mode Range: -0.1V to 26V
? Input Offset Voltage
SGM8199A0: 600μV (VCM = 12V, MAX)
SGM8199A1: 350μV (VCM = 12V, MAX)
SGM8199A2: 250μV (VCM = 12V, MAX)
(Enables Shunt Drops of 10mV Full-Scale)
? Gain Error (Maximum Over Temperature)
SGM8199A0: ±0.7%
SGM8199A1: ±0.4%
SGM8199A2: ±0.4%
? Choice of Gains:
SGM8199A0 Gain: 20V/V
SGM8199A1 Gain: 50V/V
SGM8199A2 Gain: 100V/V
? Quiescent Current: 85μA (TYP)
? -40℃ to +125℃ Operating Temperature Range
? Available in Green SC70-6 Package

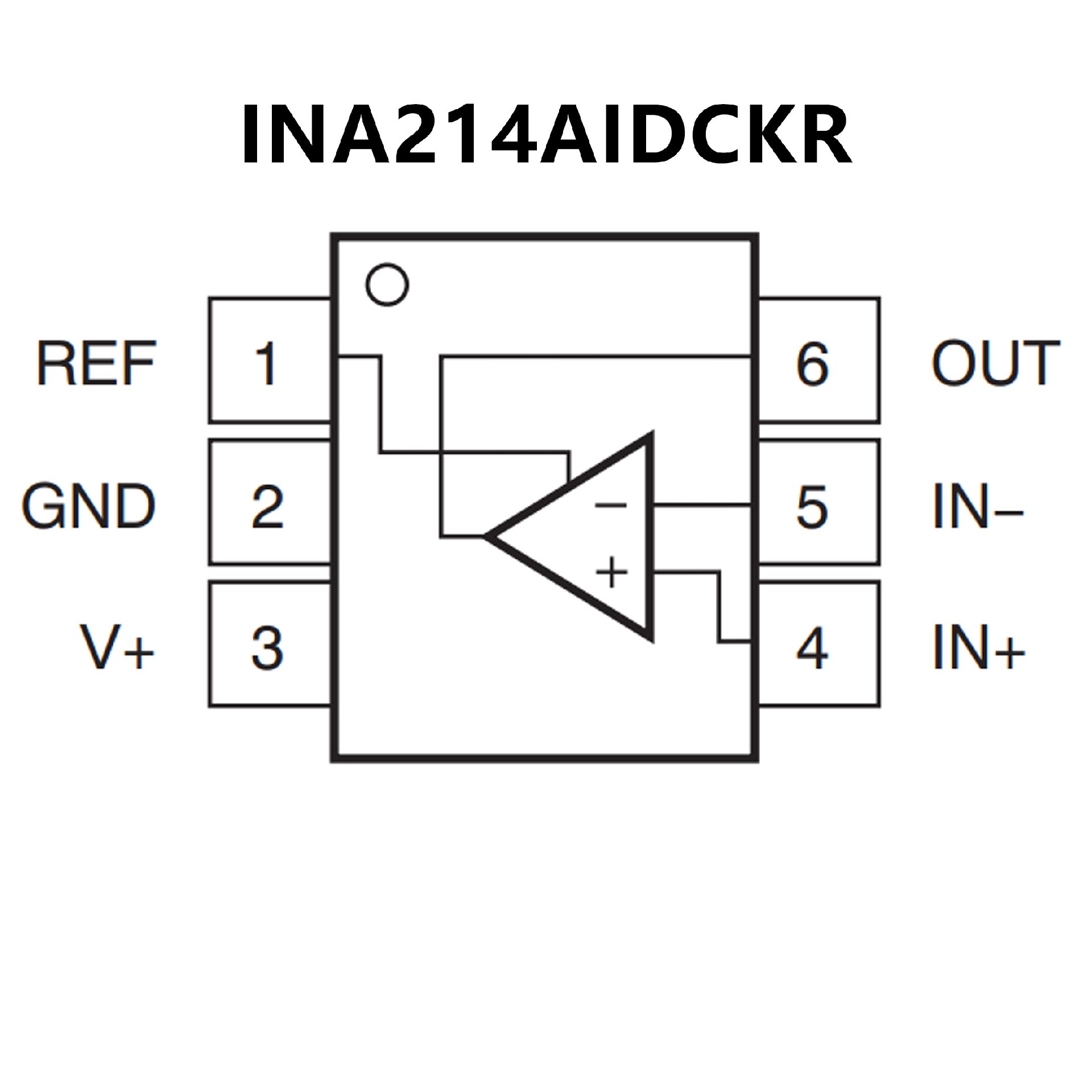

? 寬共模電壓范圍：
0.3V 至 26 V
? 偏移電壓：±35μV（最大值，INA210）
（可實現(xiàn)低至 10mV 滿量程的分流壓降）
? 精度：
– 增益誤差（最大過熱誤差）：
±0.5%（版本 C）
±1%（版本 A 和 B）
0.5μV/°C 偏移漂移（最大值）
10ppm/°C 增益漂移（最大值）
? 增益選擇：
INA210：200 V/V
INA211：500 V/V
INA212：1000 V/V
INA213：50 V/V
INA214：100 V/V
INA215：75 V/V
? 靜態(tài)電流：100μA（最大值）
? SC70 和薄型 UQFN 封裝：所有型號
