18V, 15A, Fully Integrated Synchronous Boost Converter, SGM6614 Replace TPS61288
FEATURES

? 2.17V to 18V Input Voltage Range

? 4.5V to 18V Output Voltage Range

? 2.4V Minimum Input Voltage for Startup

? 15A (TYP) Peak Switch Current Limit

? 8.8mΩ Low-side and 12.2mΩ High-side MOSFETs

? Fixed 500kHz Switching Frequency

? High Efficiency

  Up to 94.42% Efficiency at VIN

   3.6V, VOUT = 13V, and IOUT = 2A

   Up to 97.07% Efficiency at VIN = 7.2V,

   VOUT = 16V, and IOUT = 2.5A

? 85μA (TYP) Quiescent Current into VOUT Pin

? Less than 1.5μA Shutdown Current

? Auto PFM at Light Loads

? 19V Output Over-Voltage Protection

? Cycle-by-Cycle Over-Current Protection

? Thermal Shutdown

? Available in a Green TQFN-3×2.5-11L Package

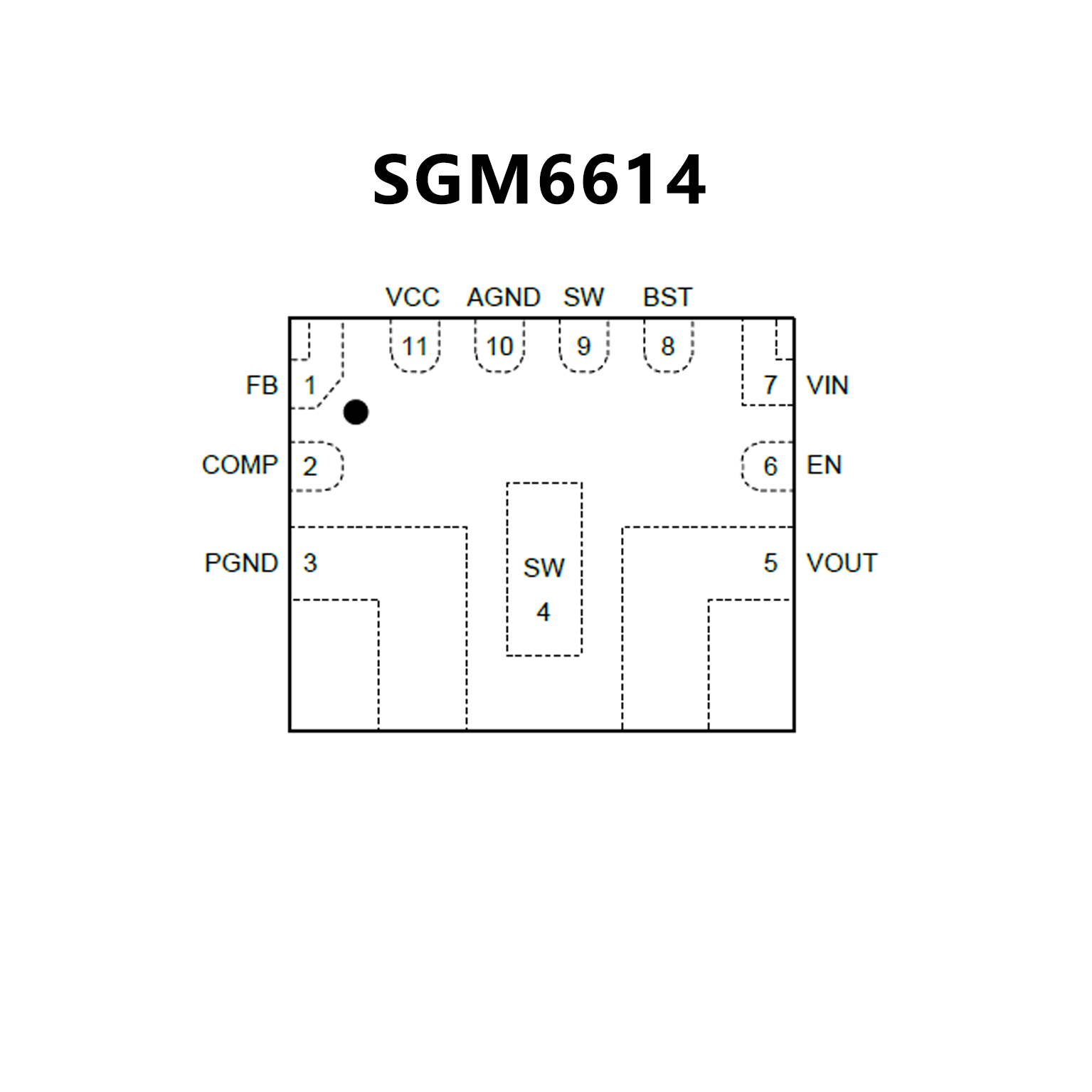

PIN CONFIGUTION
優(yōu)勢(shì)替代
TPS61288 TPS61288.pdf

No.13760

FEATURES

? Wide input voltage and output voltage range

   VIN : 2.0 V to 18 V

   2.4-V Minimum input voltage for start-up

   VOUT : 4.5 V to 18 V

? High efficiency and power capability

   15-A peak switch current limit

   Two 6.5-mΩ (LS) / 8.5-mΩ (HS) MOSFETs

   Switching frequency: 500 kHz

   Up to 94.7% efficiency at VIN = 3.6 V,

  VOUT = 13 V, and IOUT = 2 A

   Up to 96.9% efficiency at VIN = 7.2 V,

  VOUT = 16 V, and IOUT = 2.5 A

? Extend the system operating time

   Typical 110-μA quiescent current into VOUT pin

   Maximum 2.1-μA current into VIN pin during shutdown

   Smooth on-time/off-time (SOO) Modulation

  at light load and low duty cycle and

  no DC offset between PFM and PWM

? Rich protection

   Output overvoltage protection at 19 V

   Cycle-by-cycle overcurrent protection

   Thermal shutdown

? 2.5-mm × 3.0-mm QFN package

PIN CONFIGUTION
