Ultra Low Quiescent Current, Synchronous Buck Converter, SGM6029 Replace TPS62800
FEATURES

? 1.95V to 5.5V Input Voltage Range

? 2.3μA (TYP) Quiescent Current

? Selectable Switching

  Frequency of 4.0MHz or 1.5MHz

? 0.4V Internal Reference Voltage

? 0.6A to 1A Peak Output Current

? 2% Output Voltage Regulation

  Accuracy Full Temperature Range

? Programmable Light Load PSM or FPWM

? Simple Output Voltage

  Programming with Integrated R2D Converter

? 16 Selectable + 1 Fixed Output Voltage Levels:

   SGM6029A (4.0MHz): 0.4V to 0.775V

   SGM6029B (4.0MHz): 0.8V to 1.55V

   SGM6029C (4.0MHz): 1.8V to 3.3V

   SGM6029D (1.5MHz): 0.4V to 0.775V

   SGM6029E (1.5MHz): 0.8V to 1.55V

? Enable Pin with Auto Pull-Down during Startup

? Miniature 0201 Optimized Pinout

? Output Discharge Feature (When Disabled)

? 100% Duty Cycle Operation Capability

? Available in a Green WLCSP-0.74×1.09-6B Package

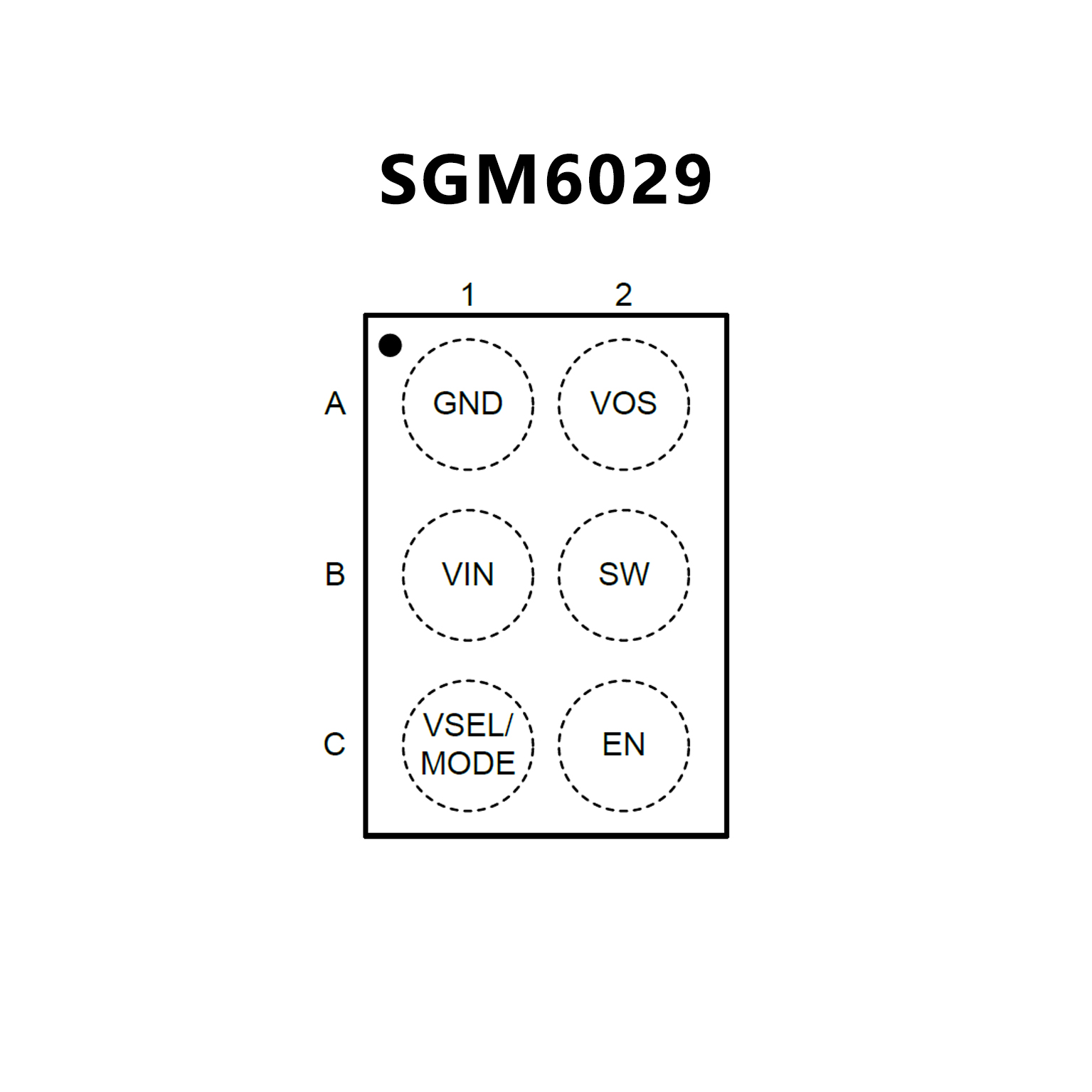

PIN CONFIGUTION
優勢替代
TPS62800 TPS62800.pdf

No.13756

FEATURES

? 1.75-V to 5.5-V input voltage range

? 2.3-μA operating quiescent current

? Up to 4-MHz switching frequency

? 0.6-A or 1-A output current

? 1% output voltage accuracy

? Selectable power save and forced PWM mode

? R2D converter for flexible VOUT setting

? 16 selectable and one fixed output voltages

   TPS62800 (4 MHz): 0.4 V to 0.775 V

   TPS62801 (4 MHz): 0.8 V to 1.55 V

   TPS62802 (4 MHz): 1.8 V to 3.3 V

   TPS62806 (1.5 MHz): 0.4 V to 0.775 V

   TPS62807 (1.5 MHz): 0.8 V to 1.55 V

   TPS62808 (1.5 MHz): 1.8 V to 3.3 V

? Smart enable pin

? Optimized pinout to support 0201 components

? DCS-Control topology

? Output discharge

? 100% duty cycle operation

? Tiny 6-pin, 0.35-mm pitch WCSP package

? Supports < 0.6-mm solution height

? Supports < 5-mm2 solution size

? Create a custom design using the:

   TPS62800 WEBENCH? Power Designer

   TPS62801 WEBENCH? Power Designer

   TPS62802 WEBENCH? Power Designer

   TPS62806 WEBENCH? Power Designer

   TPS62807 WEBENCH? Power Designer

   TPS62808 WEBENCH? Power Designer

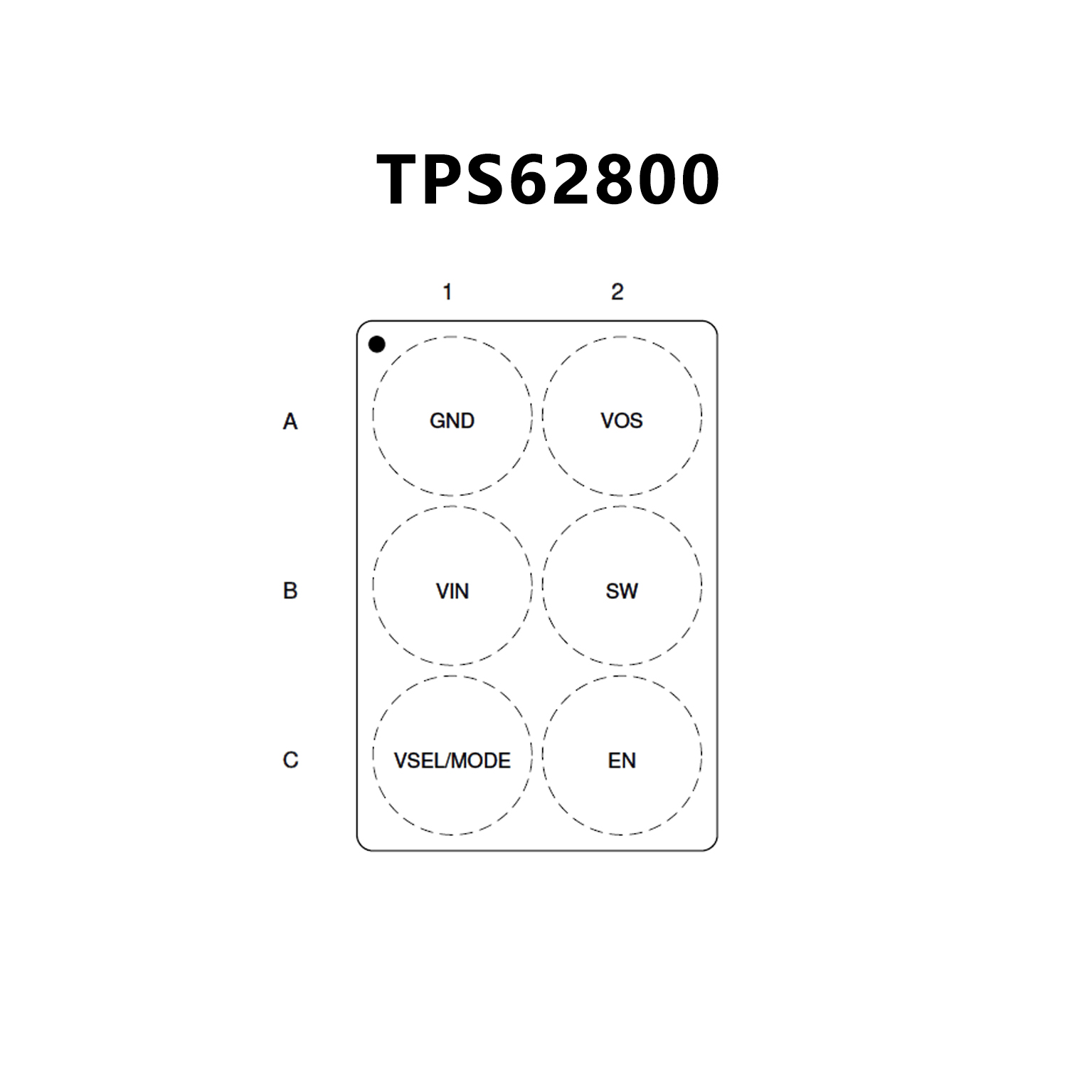

PIN CONFIGUTION
