具有電流調節(jié)和PWM控制功能的45V、2.5A雙極步進或兩路H橋電機驅動器,DRV8843替代型號推薦SGM42543.
SGM42543.pdf優(yōu)勢替代
FEATURES
? 雙路 H 橋電機驅動器
單通道/雙通道刷式直流
步進
? IN/IN 控制接口
? 可選固定頻率電流調節(jié)
兩位電流控制，支持多達四種電流水平
? 低 MOSFET 導通電阻
最大驅動電流為 2.5A
（24V 且 TA = 25°C 時）
高側與低側 RDS(ON) 共 400mΩ
（24V 且 TA =25°C 時）
? 8.2V 至 45V 寬工作電源電壓范圍
? 低電流休眠模式
? 內置 3.3V 基準輸出
? 耐熱增強型表面貼裝封裝
? 保護 特性
過流保護 (OCP)
熱關斷 (TSD)
欠壓閉鎖 (UVLO)
故障條件指示引腳 (nFAULT)

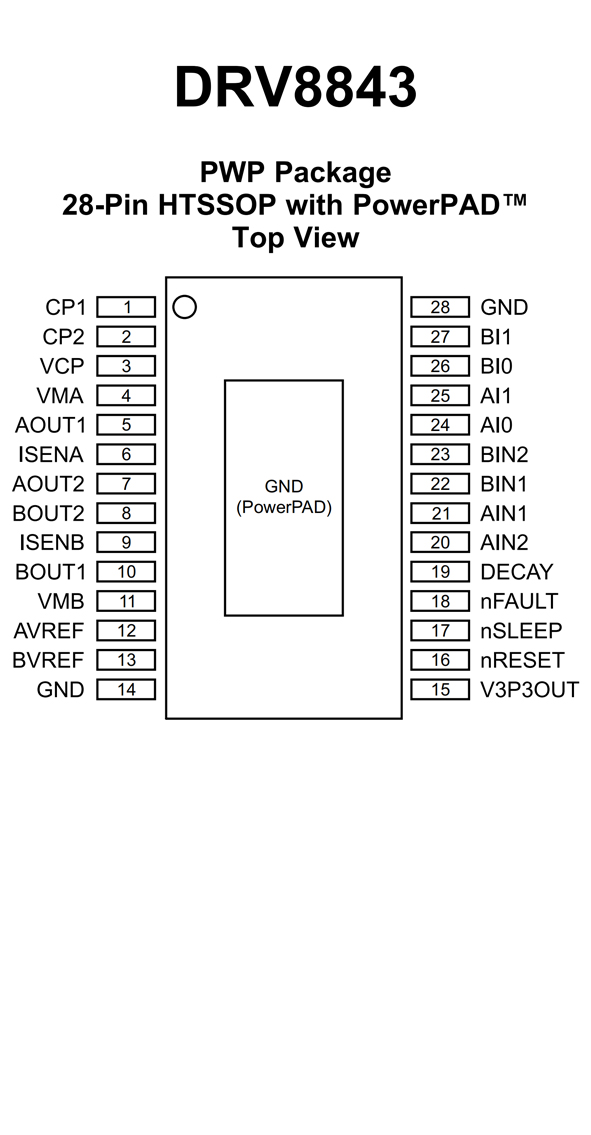

PIN CONFIGUTION
