Low Noise Amplifier for GNSS, SGM13001A Replace AW5025.
SGM13001A
SGM13001A.pdf
SGM13001A.pdfFEATURES
? High Gain:
19.2dB at 1176.45MHz
18.6dB at 1227.6MHz
18.2dB at 1575.42MHz
? Low Noise Figure:
0.78dB at 1176.45MHz
0.89dB at 1227.6MHz
0.90dB at 1575.42MHz
? Low Operation Current: 6.5mA
? Current Less than 1μA in Power Down Mode
? Operating Frequency Range:
1160MHz to 1300MHz
1550MHz to 1615MHz
? Single Supply Voltage Range: 1.6V to 3.1V
? Low Cost BOM
? Lead-Free and RoHS Compliant
? Available in a Green UTDFN-1.1×0.7-6L Package

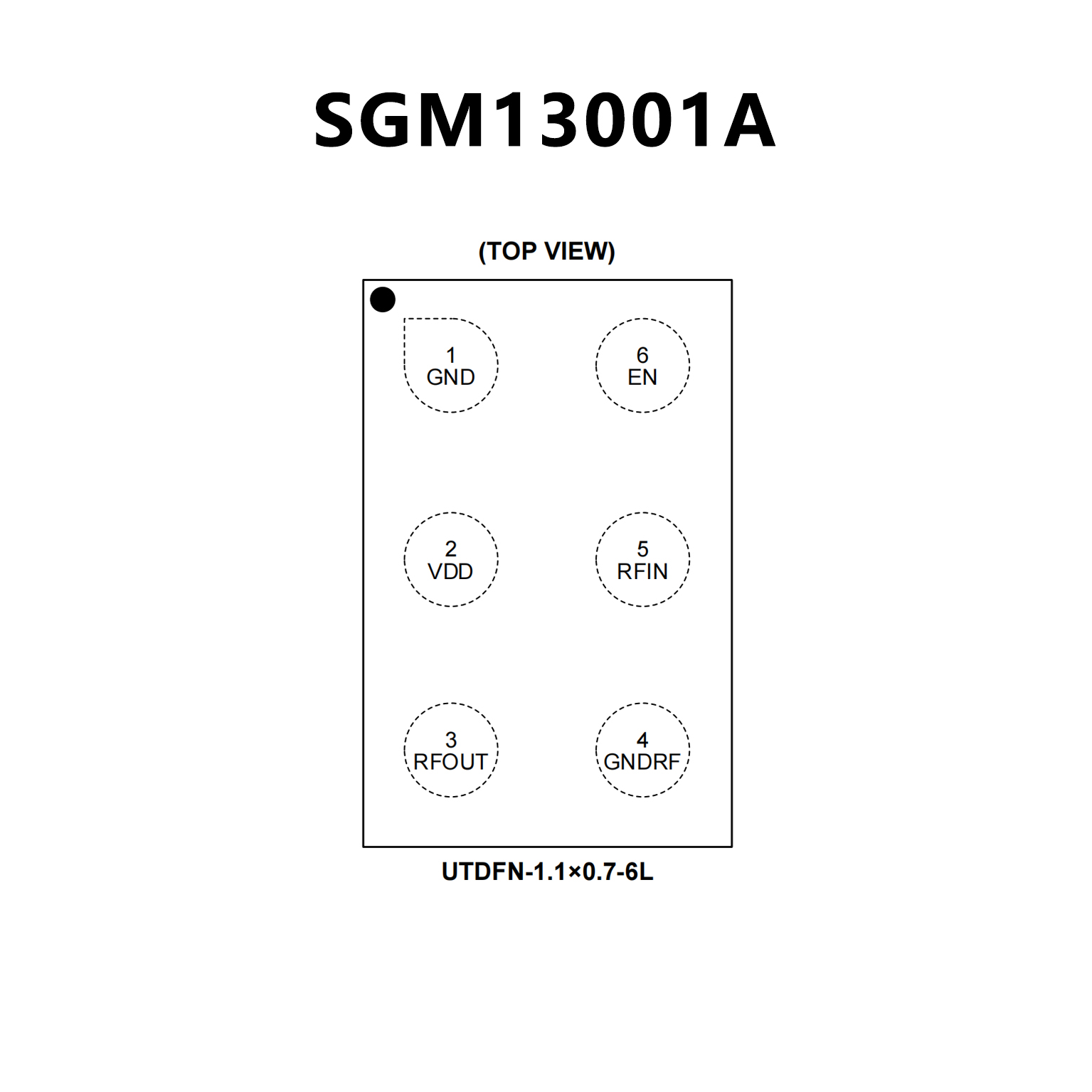

PIN CONFIGUTION
優勢替代
FEATURES
? 采用專利的智能線性度增強技術（SLT）以
減輕射頻環境干擾；
? 極低的噪聲系數：0.60dB；
? 高功率增益：18.5dB；
?高線性度 IIP3oob：+3.6dBm；
? 高輸入 1dB 壓縮點：-9.4dBm；
? 簡單的 PCB 應用，只需一個外置的匹配電感；
? 輸出內部匹配到 50 歐姆;
? 工作電壓：1.5V~3.6V;
? 工作頻率：1550~1615MHz;
? 纖小的 1.1mmX0.7mmX 0.42mm LGA 6L
封裝
? 3KV HBM 靜電保護（包括 RFIN 和 RFOUT
引腳）
PIN CONFIGUTION
