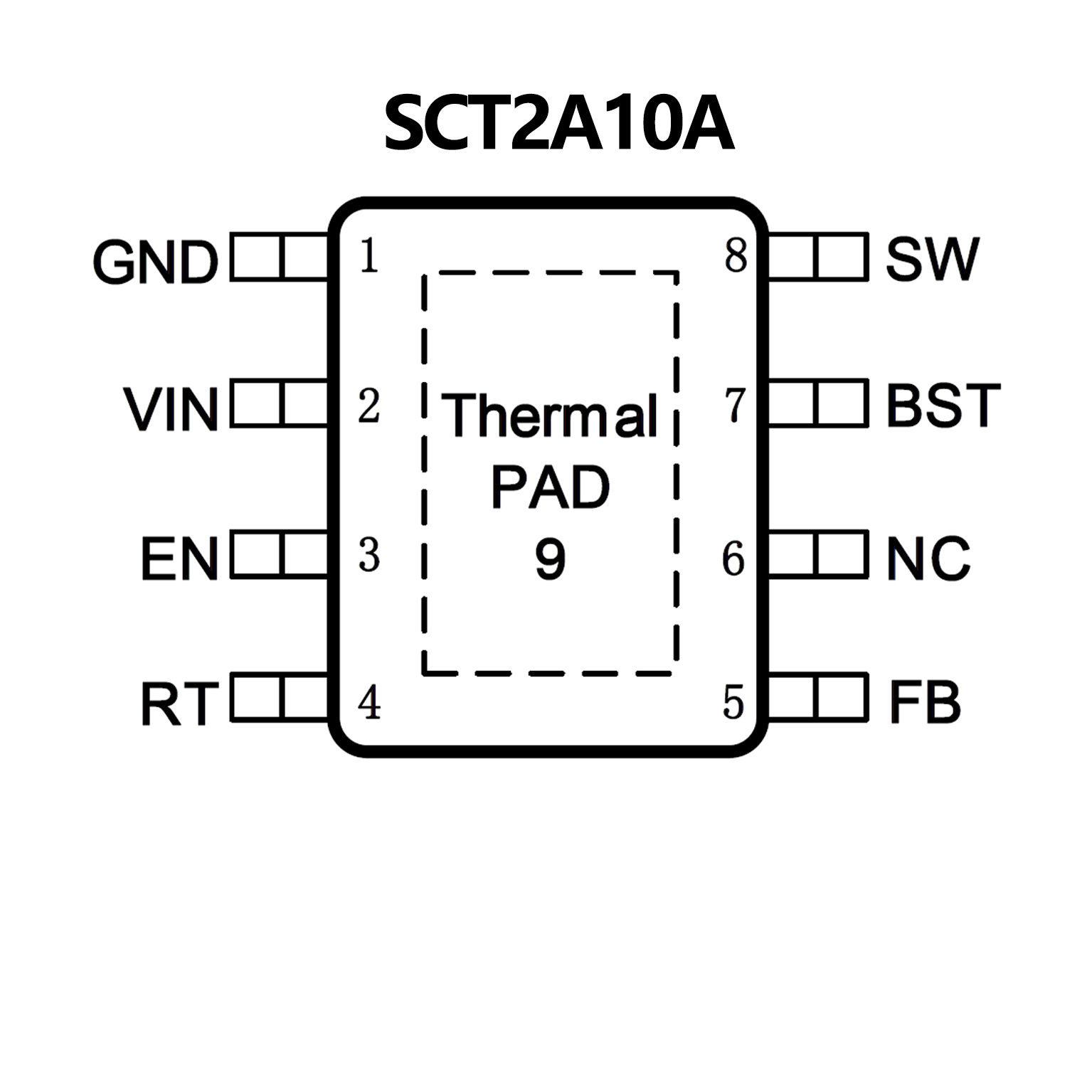

SCT2A10A.pdf? Wide Input Range: 4.5V-100V
? 0.6A Continuous Output Current
? 0.8V ±1% Feedback Reference Voltage
? Integrated 770mΩ High-Side and 460mΩ Low-
Side Power MOSFETs
? Pulse Frequency Modulation (PFM) with 100uA
Quiescent Current in Sleep Mode
? 4ms Internal Soft-start Time
? Adjustable Frequency 300KHz to 800KHz
? Precision Enable Threshold for Programmable
Input Voltage Under-voltage Lock Out Protection
(UVLO) Threshold and Hysteresis
? Cycle-by-Cycle Current Limiting
? Over-Voltage Protection
? Over-Temperature Protection
? Available in an ESOP-8 Package

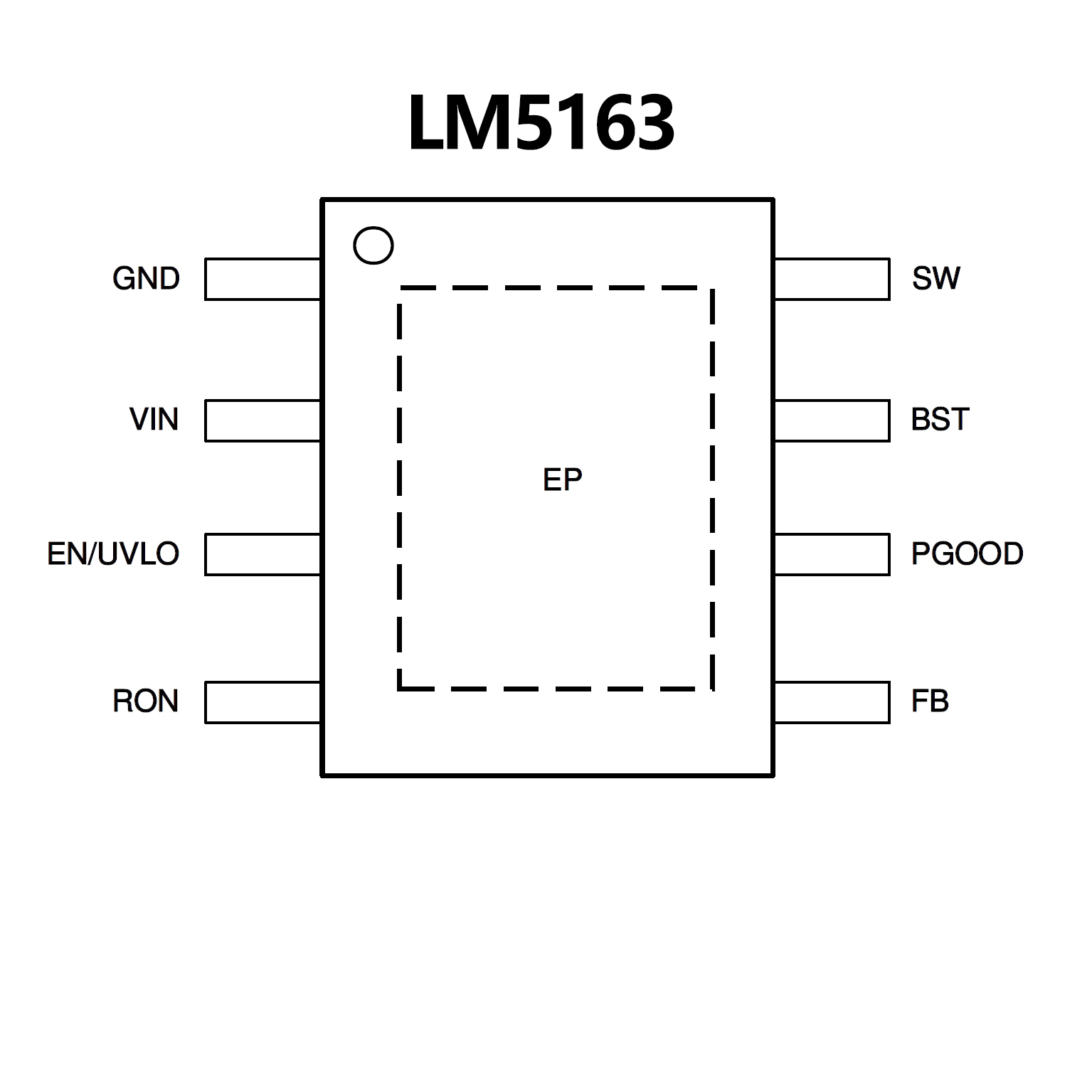

? 專為可靠耐用的應用設計
6V 至100V 的寬輸入電壓范圍
結溫范圍：–40°C 至+150°C
固定3ms 內部軟啟動計時器
峰值和谷值電流限制保護
輸入UVLO 和熱關斷保護
? 適用于可擴展的工業電源和電池組
最短導通時間和關閉時間低：50ns
高達1MHz 的可調節開關頻率
可實現高輕負載效率的二極管仿真
10.5μA 空載輸入靜態電流
3μA 關斷靜態電流
? 超低EMI 輻射
針對CISPR 25 5 類標準進行了優化
? 通過集成技術減小解決方案尺寸，降低成本
COT 模式控制架構
集成式0.725Ω NFET 降壓開關
集成式0.34Ω NFET 同步整流器省去了外部肖
特基二極管
1.2V 內部電壓基準
無環路補償組件
內部VCC 偏置穩壓器和自舉二極管
漏極開路電源正常指示器
帶PowerPAD? 的8 引腳SOIC 封裝
? 使用WEBENCH? 電源設計器創建定制穩壓器設計
