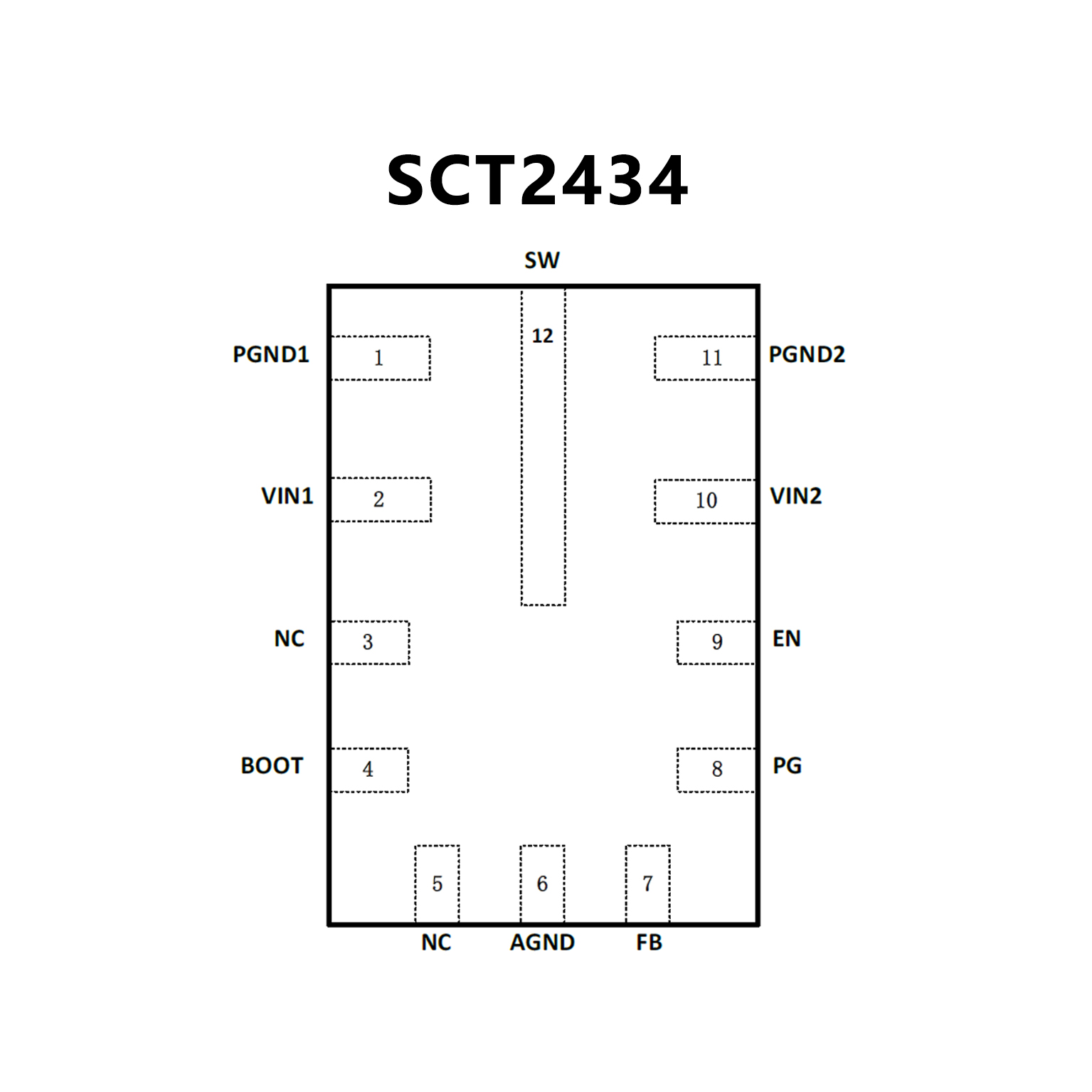

SCT2434.pdf? Wide Input Range: 3.6V-40V
? Up to 3.5A Continuous Output Current
? 1V ±1% Feedback Reference Voltage
? Integrated 60m? High-Side and
36mΩ Low-Side Power MOSFETs
? Pulse Skipping Mode(PSM) with
25uA Quiescent Current in Sleep Mode
? 60ns Minimum On-time
? 4ms Internal Soft-start Time
? 400kHz Switching Frequency
? Frequency Spread Spectrum (FSS)
Modulation for EMI Reduction
? Precision Enable Threshold for
adjustable Input Voltage Under-Voltage Lock Out Protection
(UVLO) Threshold and Hysteresis
? Parallel input path to minimize switch node ringing
? Low Dropout Mode Operation
? Over-voltage and Over-Temperature Protection
? Available in 2mm*3mm QFN-12L Package
? DCS-Control?拓撲

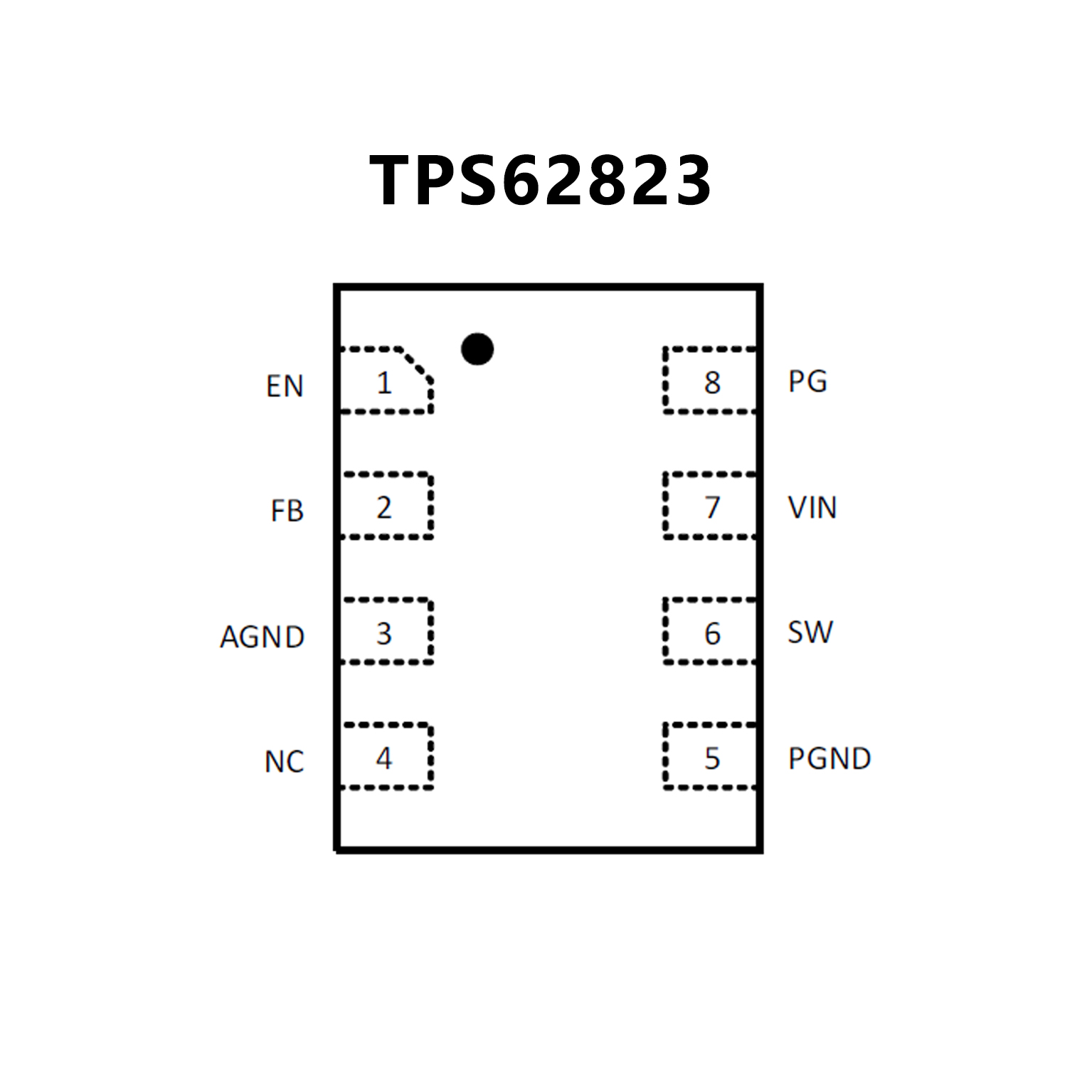

? 26/25mΩ 內部電源開關 (TPS62823)
? 輸出電流高達 3A (TPS62823)
? 極低的靜態電流：4μA
? 典型開關頻率為 2.2MHz
? 反饋電壓精度為 1%（完整溫度范圍）
? 使能 (EN) 和電源正常 (PG) 引腳
? 可調輸出電壓范圍為 0.6V 至 4V
? 100% 占空比模式
? 內部軟啟動電路
? 無縫省電模式轉換
? 欠壓閉鎖
? 有源輸出放電
? 逐周期電流限制
? 斷續短路保護
? 過熱保護
? 使用 TPS62822 并借助 WEBENCH?
電源設計器創建定制設計方案
