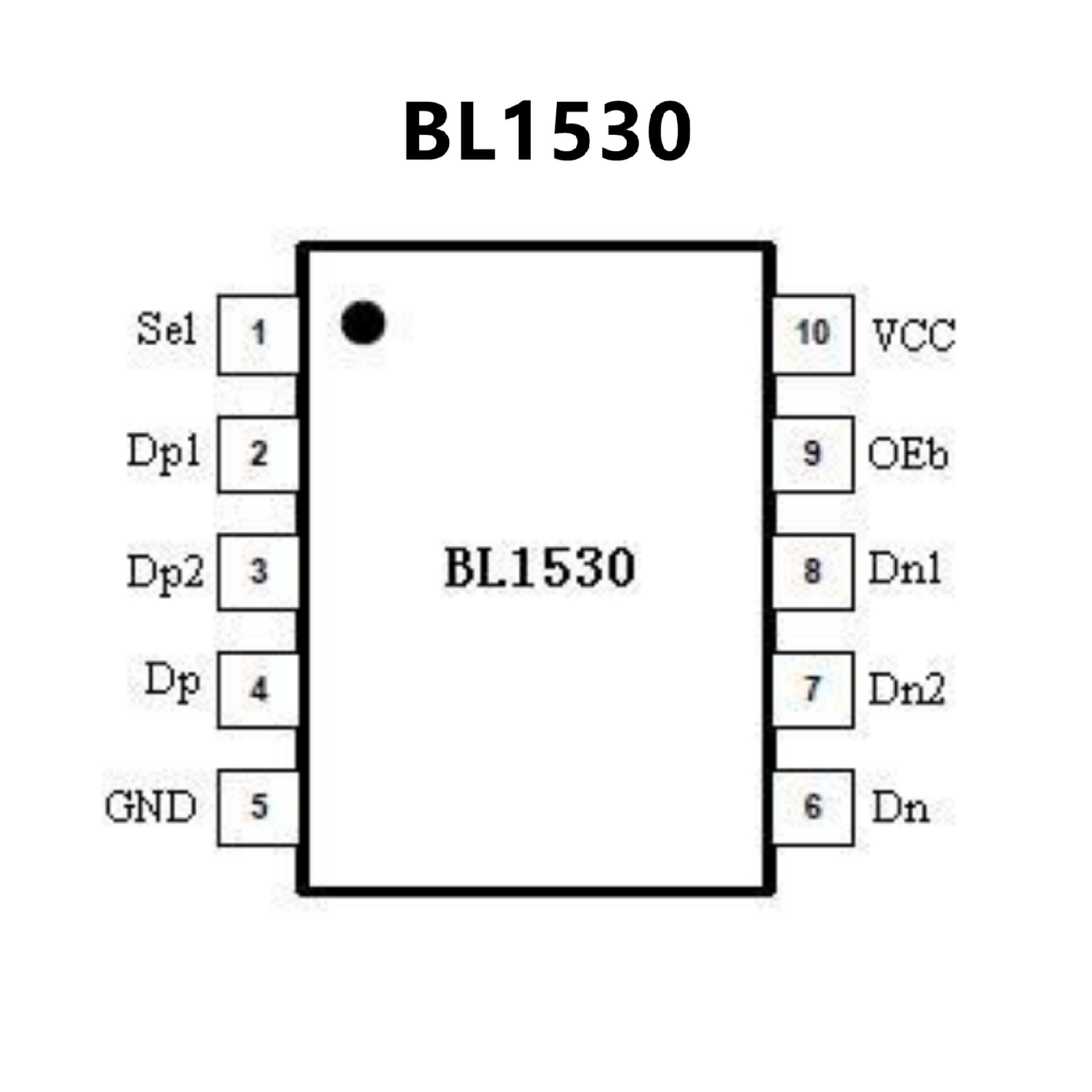

BL1530.pdf? Wide Power Supply Range: 2.3V to 5V
? Low On Capacitance 3.7pf Typical
? Low On Resistance 4.5Ω (typ) at 3V
VDD when VSW=0.4V
? High Bandwidth (-3db): >720MHz
without CL and >550MHz with CL=5pF
? Low Power Consumption: 1μA Maximum
? ESD: pass 8kV HBM test
? Over voltage tolerance (OVT) on all USB
ports up to 5.25V without external components
? TTL/CMOS Compatible
? Break-Before-Make Switching
? Operation Temperature Range: -40℃ to 85℃
? UTQFN1.8×1.4-10L and MSOP10L Package

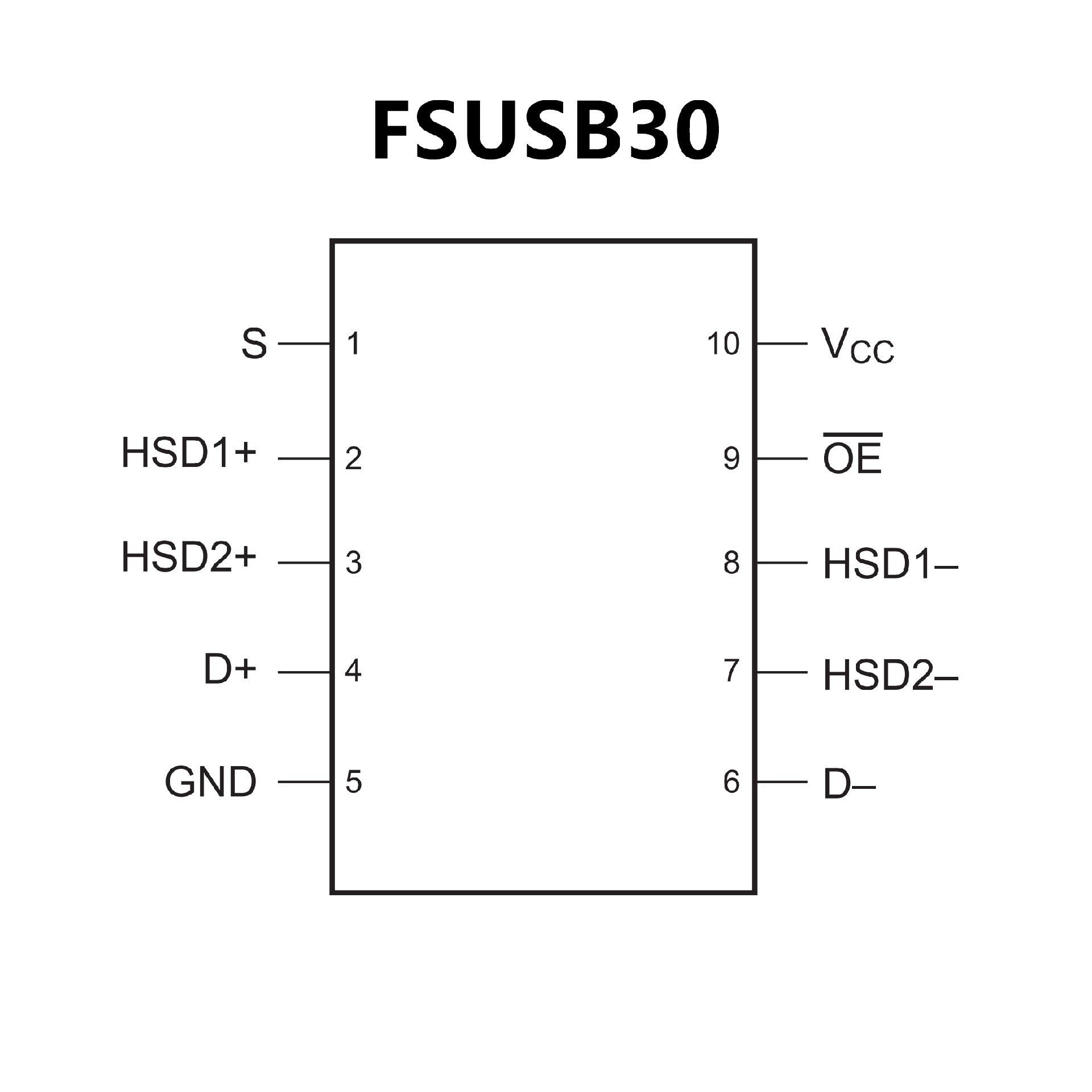

? 低導通電容：3.7pF （典型值）
? 低導通電阻：6.5W （典型值）
? 低功耗：1μA （最大值）
衆 t10μA 最大 ICCT 超過擴展控制電壓范圍
(VIN = 2.6V, VCC = 4.3V)
? 寬 -3dB 帶寬， >720MHz
? 8kV 靜電放電保護
? 當 VCC = 0V; D+/D-
引腳可耐受的電壓達到 5.5V 時，
會提供斷電保護
? 封裝：
衆 t10 引腳 MicroPak? (1.6 x 2.1mm)
衆 t10 引腳 MSOP
衆 t10 引腳 UMLP (1.4 x 1.8mm)
